Нижний упор перешивающего устройства необходим для центровки вала мешалки в нескольких крайних точках. Данный узел даёт перемешивающему устройству жёсткость, фиксацию оси вращения в одном положении, позволяет работать с густыми продуктами. Снижает нагрузки на подшипники привода мешалки, тем самым увеличивая срок работы привода. В зависимости от специфики продукта, технологических процессов, конфигурация нижнего упора может быть разной, каждый тип конфигурации обладает рядом плюсов и минусов.

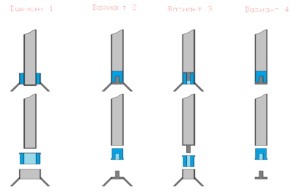

Вариант 1.
Устанавливается на коническое или плоское дно.
Вал перемешивающего устройства толстостенная труба или цельный круг.
На дно устанавливается нержавеющее кольцо, которое крепится к днищу за счет трех опор, приваренных к днищу резервуара. В кольцо устанавливается втулка (фторопласт, капролон и тд). В отверстие муфты входит центральный вал перемешивающего устройства.
Вариант 2.
Устанавливается на коническое или плоское дно.
Вал перемешивающего устройства толстостенная труба.
На дно устанавливается площадка круглой формы с точащей шпилькой вверх, площадка крепится к днищу за счет трех опор, приваренных к днищу резервуара. Втулка (фторопласт, капролон и тд) запрессовывается в вал перемешивающего устройства, во втулке делается не сквозное отверстие, равное по диаметру шпильки торчащей из площадки. Далее вал со втулкой устанавливается на площадку со шпилькой.
Вариант 3.
Устанавливается на коническое или плоское дно.
Вал перемешивающего устройства толстостенная труба или цельный круг.
На дно устанавливается нержавеющее кольцо, которое крепится к днищу за счет трех опор, приваренных к днищу резервуара. В кольцо устанавливается втулка (фторопласт, капролон и тд). Вал перешивающего устройства в нижней части имеет шпильку, равную диаметру отверстия во втулки.
Вариант 4.
Устанавливается на плоское дно.
Вал перемешивающего устройства толстостенная труба.
На дно резервуара устанавливается шпилька. Втулка (фторопласт, капролон и тд) запрессовывается в вал перемешивающего устройства, во втулке делается не сквозное отверстие, равное по диаметру шпильки торчащей из днища резервуара. Далее вал со втулкой устанавливается на шпильку.
Если по технологическим процессам наличие нижнего упора недопустимо (это может быть по соображениям температурным, микробиологическим, абразивный продукт и тд), но при этом необходима жесткая фиксация, то на верхней части делается «стойка», в которую устанавливается втулки или подшипники, что перемешивающее устройство имело несколько точек фиксации оси вращения. Но данный вариант стоит на много дороже.
