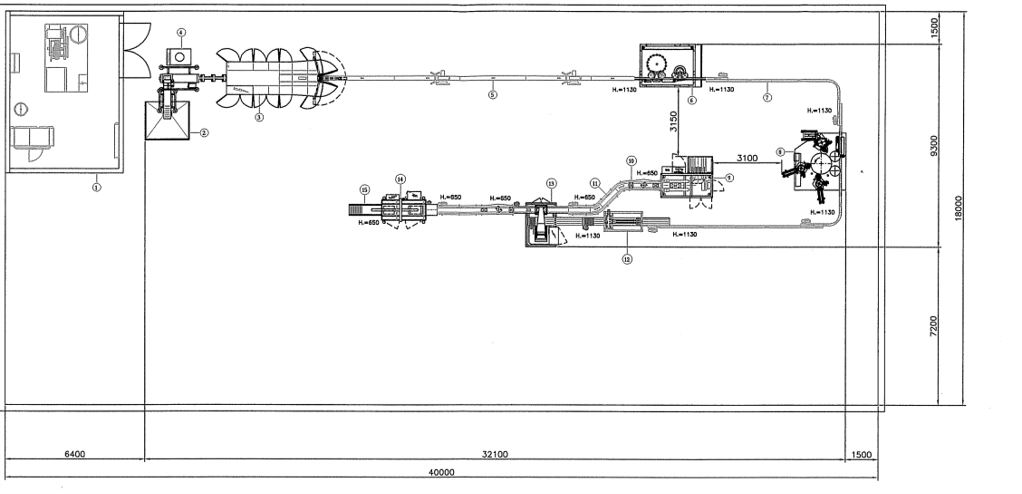

Линия выдува и розлива в ПЭТ бутылку, Технические характеристики:
— Производительность — 3000 бут/час.
— Тип разливаемого продукта — подсолнечное масло и аналогичные продукта.

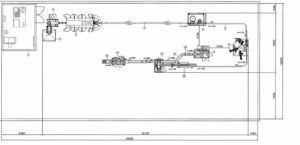

В состав линии входит следующее оборудование:

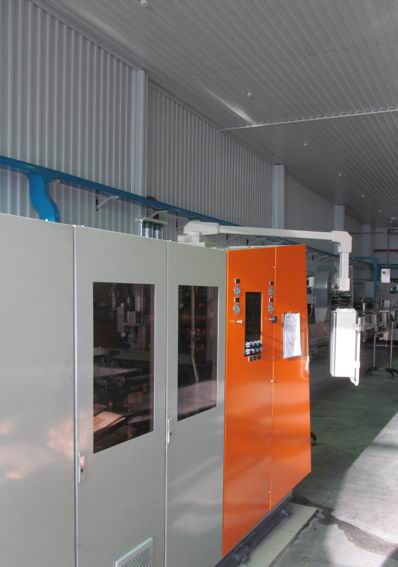

1. Выдувная машина для изготовления ПЭТ бутылок KOSME KSB 3000 S1, техническая производительность до 4500 бут/час, машина состоит из следующих узлов:
- Автоматический загрузчик преформ: бункер для преформ, наклонный конвейер устройство распределения, ориентации и гравитационной подачи преформ
- Базовая машина KSB 3000S1: контроль подачи и ворота ПЭТ-преформ; станция нагревания с роторной системой передачи; автоматический контроль инфракрасного излучения и температуры; регулировка охлаждения преформ.
- Установка передачи и разделения преформ: линейная загрузка преформ с сервоуправлением
- Установка растяжного выдува: главный привод с сервоуправлением и вибрирующим редуктором пневматическая установка с растягивающимися стержнями выход бутылки
- Выход Kosmatic Exit для удаления неиспользованных преформ
- Один набор пресс-форм “KOSMECAVE 3” трехсегментная пресс-форма с зажимным механизмом для быстрой смены пресс-форм.
Общее описание машины KSB 3000 S1:
ПЕЧЬ НАГРЕВАНИЯ:
• Установочная мощность нагревания: 64 кВт
• Количество модулей нагревания: 4
• Количество зон нагревания: 8
СТАНЦИЯ ВЫДУВА:
• Количество гнёзд: 3
• Расстояние между гнёздами: 120 мм
• Ширина отверстия: 120 мм
ВЫТЯГИВАНИЕ И ВЫДУВ:
• Давление растягивания: 2,5 – 7 бар
• Давление предварительного выдува: 6 – 16 бар
• Давление выдува: 20 – 40 бар
СИСТЕМА ТРАНСПОРТИРОВКИ ПРЕФОРМ:
• Количество преформ в печи: 58
• Расстояние между преформами: 40 мм
РАЗМЕРЫ ПРЕФОРМ:
• Максимальный допустимый диаметр преформ ниже кольца горлышка: 28 мм
• Максимальный диаметр кольца горлышка: 39 мм
• Максимальная длина преформы: 155 мм
НОМИНАЛЬНАЯ ПРОИЗВОДСТВЕННАЯ МОЩНОСТЬ:
• для стандартных бутылок
(1,5 л, цилиндр.): 4.500 бут./час
7. БАЗОВЫЕ РАЗМЕРЫ МАШИНЫ:
• Длина: 4.700 мм
• Ширина: 1.715 мм
• Высота: 2.500 мм
• Вес: 5.550 кг
Среды, подаваемые к машине:
ЭЛЕКТРОПИТАНИЕ:
• Электросистема: 3 фазы + защита + нейтраль
• Напряжение: 400 +/- 5%
• Частота: 50 или 60 Гц +/- 55
• Общая установочная мощность: 68кВт
ВОЗДУХ НИЗКОГО ДАВЛЕНИЯ:
• Давление 10 бар
• Воздух сухой и без содержания масла
ВОЗДУХ ВЫСОКОГО ДАВЛЕНИЯ:
• Давление 40 бар
• Воздух сухой и без содержания масла
МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К ВОЗДУХУ ВЫСОКОГО И НИЗКОГО ДАВЛЕНИЯ:
(на основе стандартов DIN ISO 8573-1)
• Остаточное содержание масла: менее 0,01 мг/м3
• Остаток твёрдых частиц: менее 0,1 мг/м³
• Размеры твёрдых частиц: менее 0,1 µм
• Температура конденсации: максимум 3C
ПОТРЕБЛЕНИЕ ВОЗДУХА НИЗКОГО И ВЫСОКОГО ДАВЛЕНИЯ **):
• Два соединения с машиной
• Бутылка 0,5 л (4.500 бут./час номинально) 185 м3/ч (высокое давление)
65 м3/ч (низкое давление)
• Бутылка 1,0 л (4.500 бут./час номинально) 269 м3/ч (высокое давление)
69 м3/ч (низкое давление)
• Бутылка 1,5 л (4.500 бут./час номинально) 360 м3/ч (высокое давление)
74 м3/ч (низкое давление)
ОХЛАЖДАЮЩАЯ ВОДА:
• Давление: 3 бар
• Температура на входе: 5 C — 7C
• Мощность охлаждения 14,6 кВт
2. Охладительная установка для выдувной машины Kosme KSB 3000 S1 Kosme TAE 051

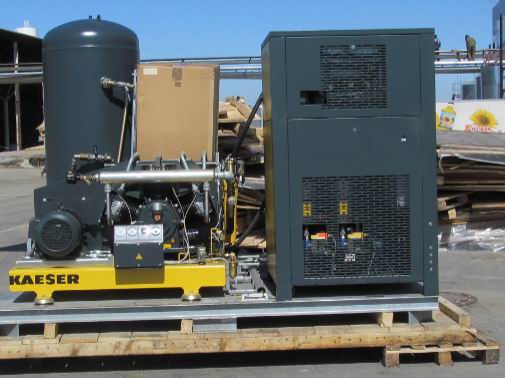

3. Компрессорная группа Kosme-Kaeser M 87
В комплект группы входит
— винтового компрессора Kaeser с модульным управлением, воздушным охлаждением;
— резервуар высокого давления 11 бар, вертикальный, с изоляцией, в комплекте с устройством сливания конденсата, с электронным контролем уровня EcoDrain;
— подпитывающий компрессор Kaeser Booster и модуль кондиционирования на несущей станине;
— охладительная сушилка Kaeser „PET Series“ с воздушным фильтром;
— вертикальный резервуар высокого давления 40 бар, с изоляцией;
— устройство управления микрофильтрацией воздуха Kaeser;
— шкаф с органами управления.

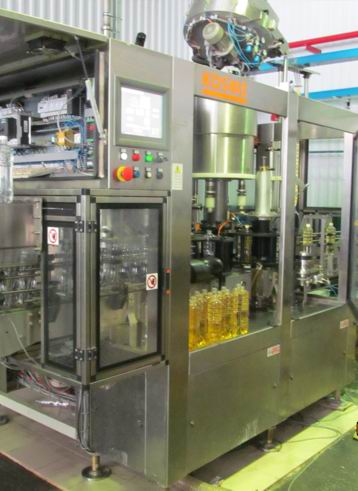

4. Моноблок розливо-укупорочный Kosme RPE 8/4 300
Технические характеристики:
— Количество наливных клапанов 8 шт
— Количество укупорочных головок 4 шт
— Шаг машины 300 мм
Оснащение машины:
— 1 формат бутылки/укупорки
— Контроль веса резервуара=вручную, опционально — моторизированный
— Регулирование укупорочный карусели = вручную

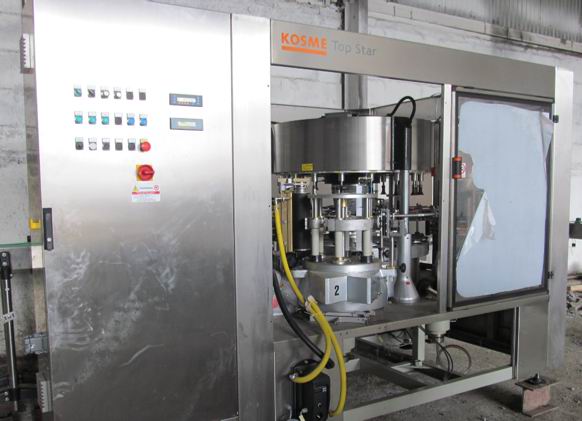

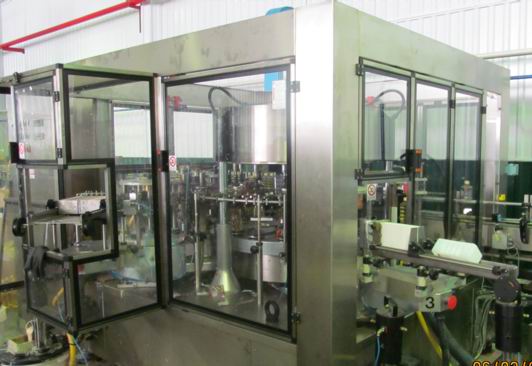

5. Автоматическая этикетировочная машина модель TOP STAR 960 12T S2 E3 + CE + S1 E1 KAPPA 3/2
Оснащение машины:
— 2 (две) этикетировочных станции холодного клея с фиксированными магазинами для этикеток, предназначенные для нанесения основной этикетки и кольеретки
— Контрэтикетки 1 (одна) станция холодного клея, тип KAPPA 3/2, предназначенная для нанесения корпусной этикетки (листовой или круговой).
Тара для нанесения — на металлические, пластиковые или стеклянные цилиндрические / фасонные ёмкости.
Диаметр карусели – 960 мм
Шаг карусели – 251,20 mm
Этикетировочная станция, модель Star 3/3 Kappa 3/2
Мин/макс. длина этикетки: 40/185 мм
Мин/макс. высота этикетки: 30/180 мм
Мин/макс. диаметр ёмкости (*): 40/130 мм
Мин/макс. высота ёмкости: 150/370 мм
Максимальная производительность: 3000 бут/час

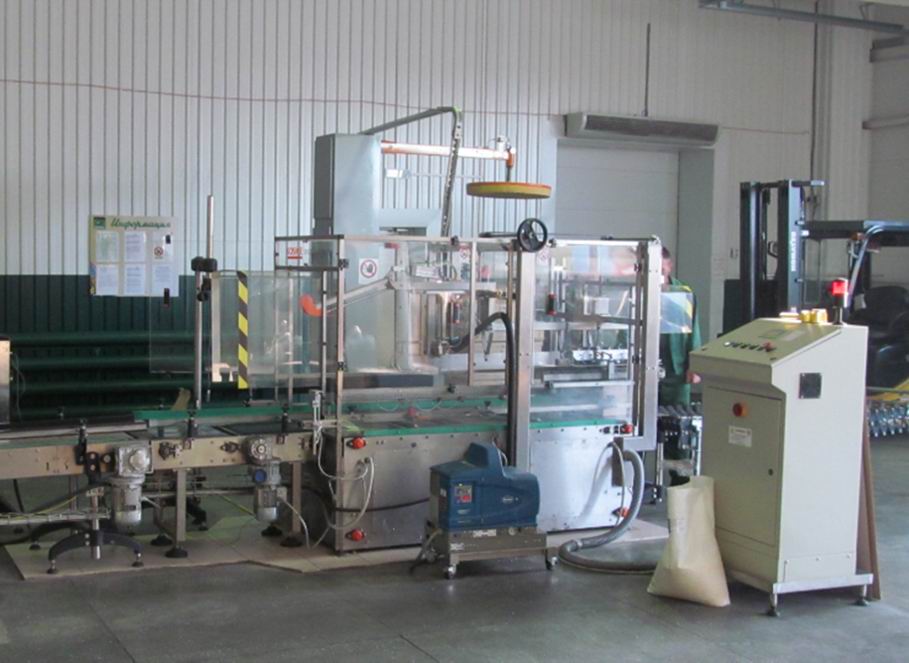

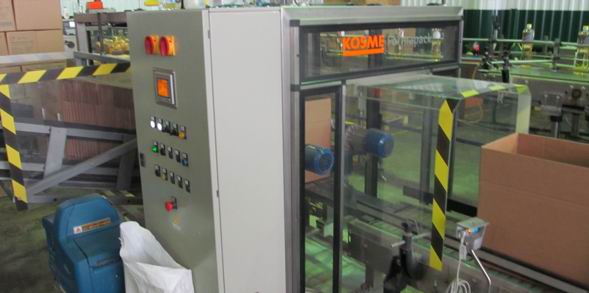

6. Автоматический укладчик картонных коробов модель FORMAPACK 3 HOT MELT.
Предназначен для формирования картонных коробов с системой запечатывания нижних крышек при помощи термоклея.
Технические характеристики:
Мощность машины: 2,5 кВт
Электропитание: 400 В — 50 гц – нейтраль
Дополнительное напряжение: 24 В
Потребление сжатого воздуха: 230 NI / макс. мин.
Рабочее давление: 6 бар
Размер обрабатываемых коробов мин./макс.:
— длина: 200 – 450
— ширина: 150 – 370
— высота: 200 – 400
Объем магазина заготовок (в соответствии с толщиной картона): 80
Производительность: 900 коробов/час

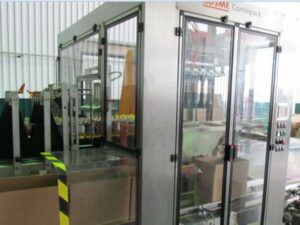

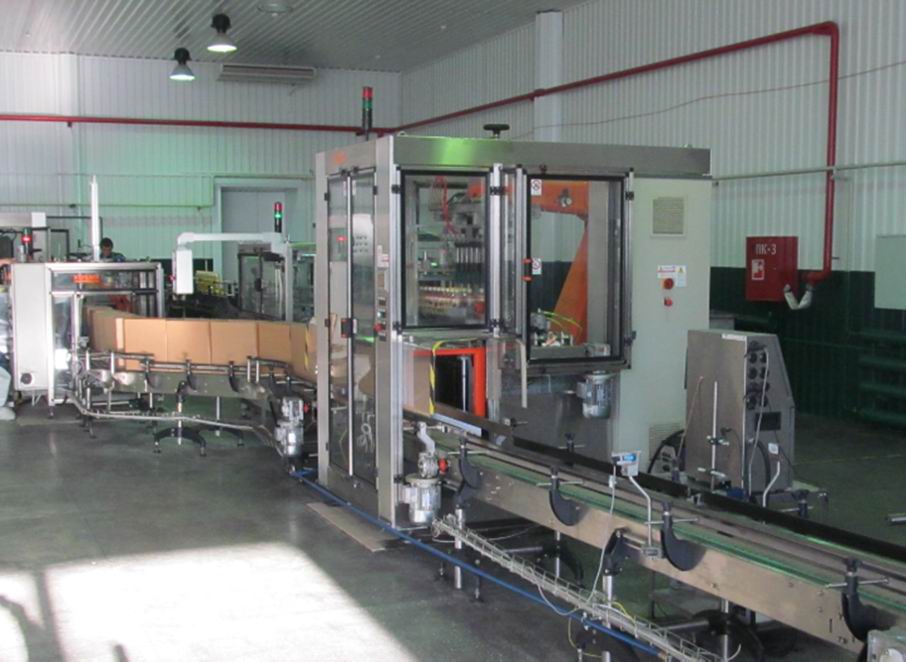

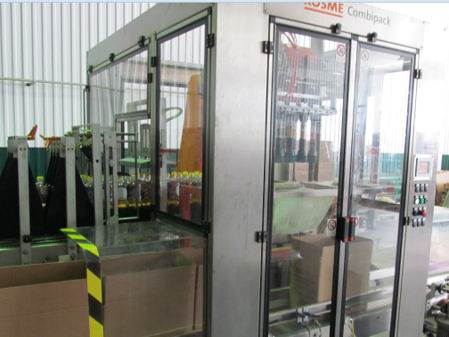

7. Автоматическая упаковочная машина Робот модель COMBIPACK M 1 T
Предназначена для упаковки бутылок в картонные короба, производительность 500 циклов/час.
Технические характеристики:
Мощность машины: 5 кВт
Электропитание: 400 В — 50 гц – нейтраль
Дополнительное напряжение: 24 В
Потребление сжатого воздуха: 60 NI / макс. мин.
Рабочее давление: 6 бар
8. Автоматическое устройство для заклеивания верхних крышек коробов термоклеем INCOLPACK TK
Технические характеристики:
Мощность машины: 5 кВт
Электропитание: 400 В — 50 Гц – нейтраль
Дополнительное напряжение: 24 В
Потребление сжатого воздуха: 55 Нл/ мин.
Рабочее давление: 6 бар
Время на смену форматов около 5 минут
Размеры обрабатываемых коробов, мин./макс.:
длина: 200 – 450
ширина: 150 – 370
высота: 150 – 400
Производительность: 1.000 коробов/час
Линия розлива эксплуатировалась с 2013 по 2018 год. Требует технического обслуживания.
Из комплектации линии KOSME сняты:
Два воздухосборника
Станция дозирования азота в бутылку
Паллетообмотчик разукомплектован;
Две клеевые станции.
